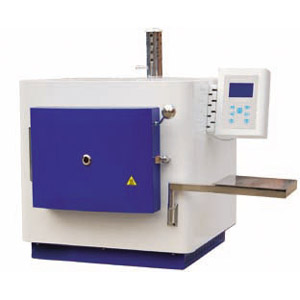

一體化智能馬弗爐故障顯示與說明、分析與排除

多功能一體化智能馬弗爐故障顯示和說明E1:熱電偶開放。 檢查熱電偶和電纜是否損壞或接觸不良。 E2 :熱電偶相反。 檢查熱電偶的極性是否正確連接。 E3:爐膛溫度保護上限動作。 (1)確認固態繼電器可能被破壞。 (2)檢查觸發燈是否始終點亮。 (3)檢查熱電偶和連接線的接觸不良和性能劣化。 蜂鳴器持續響起:爐膛溫度警報上限警報。 一體化智能隔焰爐故障分析及排除熱電偶開路:切斷供電電源，打開智能隔焰爐后蓋: (1)檢查熱電偶末端接線柱與熱電偶導線連接的螺母是否緊固，保證兩者接觸良好。 (2)檢查熱電偶傳感器本身是否處于開路狀態。 (可通過儀表測試，例如測試儀進行測試) (3)檢查熱電偶末端導線與基板之間的連接器、配線端子、適配器等是否開路或下切。 重新拔插一次可能會恢復正常。 這是由于安裝工藝和端子長時間變高而出現的氧化層造成的。 (4)由于強干擾信號，這種情況很少見。 熱電偶連接:切斷電源，打開智能隔焰爐的后蓋，檢查熱電偶末端的極性和控制器熱電偶輸入端口的極性是否線路連接。 (目視法和儀表測試法可用)通信中斷:檢查控制器外部線路接口是否脫落，有無接觸不良(如九針串行、航空插頭等連接處)，確保其連接良好。 觸摸功能無效: (1)檢查顯示器的接線是否良好接觸。 打開控制器外殼，檢查顯示器與控制面板之間的顯示線是否老化或接觸不良。 重新拔插電纜兩端的接頭可能會恢復正常。 (2)顯示接線問題或顯示器問題。 更換廠家。 顯示屏上顯示(黑屏):1 )檢查控制器的電源接頭是否脫落或松動。 (2)觀察控制器內部的電源指示燈是否亮燈，亮燈時，檢查接線是否有故障的內部指示燈不亮(內部較暗)時，按照以下方法排除。 (3)檢測控制器內部的短路現象。 拔下控制器后側的串行電纜，用計測儀測試串行6腳和9腳之間是否有短路現象，確認內部沒有短路現象(即控制器后側串行6腳和9腳之間沒有短路現象)。 (4)檢測開關電源是否有直流5V輸出。 拔下控制器后面的串行電纜，接通電源，用儀表測試開關電源是否有直流5V輸出，或目視確認開關電源旁邊的指示燈是否亮燈。 請確認開關電源的輸出電壓正常。 (5)檢查控制器的電源線是否折斷(儀表測試)。 (6)檢查控制器內部的連接器是否脫落或松動。 (7)電路綜合故障，與廠家進行故障排除和更換。 顯示屏上顯示屏幕或顯示異常顏色: (1)檢查顯示器的接線是否良好。 打開控制器外殼，檢查顯示器與控制面板之間的顯示線是否老化或接觸不良。 重新拔插電纜兩端的接頭可能會恢復正常。 (2)顯示接線問題或顯示器問題。 更換廠家。 重復控制器重新啟動:檢測開關電源的直流5V輸出是否穩定(變化為±； 0.2V范圍內)。 一般情況是因?yàn)殡娫摧敵鲭妷旱霓D(zhuǎn)變范圍寬、不穩定或者內部元件破損。 開關電源無DC5V輸出(指示燈不點亮):(1)確認負載無短路現象。 拔下控制器后側的串行電纜，用計測儀測試串行6腳和9腳之間是否有短路現象，確認內部沒有短路現象(即控制器后側串行6腳和9腳之間沒有短路現象)。 (2)確認輸入側有AC(170V~250)V、50Hz的電壓輸入。 (3)開關電源本身?yè)p壞。 與制造商的排除或更換。 實驗開始后很長時間爐子的溫度沒有達到設定溫度: (1)爐子的線斷了。 檢測燈絲是否斷線，負載功率是否不足。 可用儀表測量燈絲的電阻值，正常為約10~15歐姆左右。 (2)固態繼電器燒毀或損壞。 檢查固態繼電器是否損壞，控制配線是否接觸。 (3)電壓過低。 不升溫或不加熱的(1)燈絲打開。 檢查爐子的線是否斷了，打開智能隔焰爐的后蓋，用儀表測量爐子的線的電阻值。 正常大約是10~15歐姆左右。 (檢查終端邊界是否可靠接觸) (2) (3)固態繼電器燒毀或損壞。 檢查固態繼電器是否損壞，控制配線是否接觸。 (4)熱電偶有開路現象。 檢查是否打開，切斷電源重新啟動裝置(5)，控制線路故障。 檢查串行電纜是否可靠連接，檢查固態繼電器的控制線接口是否存在可靠的(6)控制器問題。 和制造商。 外殼帶電: (1)檢查電源線是否損壞或電纜是否連接到外殼。 (2)檢查電源接地線是否可靠或漏電。 (3)空氣干燥，由靜電引起。
